Gracias por adquirir un cable JSL Operation Persiana enrollable ( Tejido liso, tejido sin tejer o Persianas enrollables de poliéster Para que usted elija). Siga estas instrucciones rápidas y sencillas para instalar su persiana. Necesitará lápiz, regla, cinta métrica, sierra para metales, tijeras, cúter, taladro y nivel de burbuja.

Persianas enrollables autoinstalables: instrucciones de montaje e instalación

A. Contenido del paquete

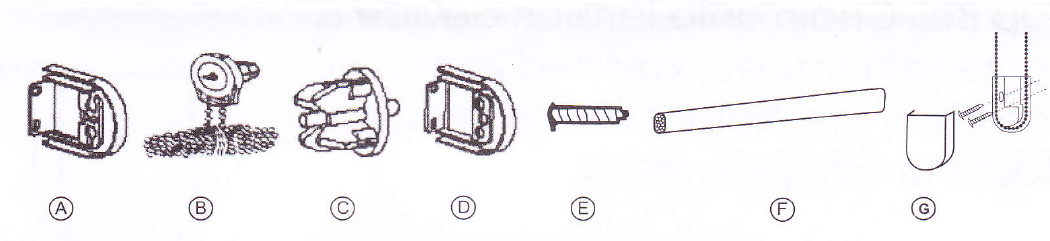

Este paquete contiene (Fig. 1): Soporte de rueda, Rueda con cable, Tapón de pasador, Soporte del tapón de pasador, Tornillo*4, Peso, Dispositivo de seguridad

B. Fijación de los soportes

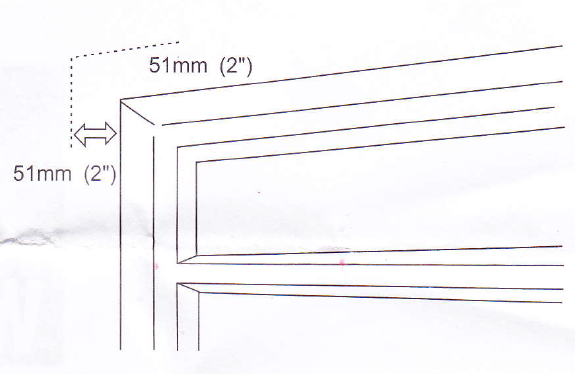

Para la fijación en hueco interior, atornille los soportes al marco de la ventana. Para la fijación en hueco exterior, atornille los soportes a la pared, dejando un espacio libre de 51 mm (2") a cada lado y por encima del hueco de la ventana.

Nota: Verifique que los soportes estén nivelados usando la regla o su persiana podría quedar torcida (Fig. 2).

C. Mida la distancia entre los soportes.

D. Cortar las persianas

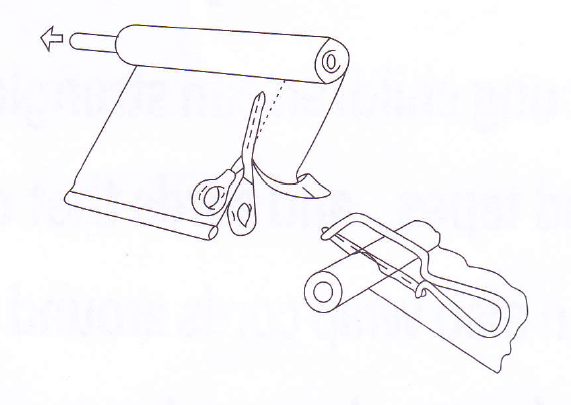

Desenrolle la persiana sobre esa superficie lisa. Deslice la tela fuera del tubo lo suficiente como para recortar la cantidad necesaria. Retire la barra inferior de su bolsillo. Marque la medida 30 mm menor que el espacio entre los soportes y dibuje una línea de puntos a lo largo de la persiana. Corte 5 mm más ancho que la tela con una sierra de dientes finos. Finalmente, corte la barra inferior al ancho de la tela y colóquela en el bolsillo (Fig. 3).

Nota: Para persianas con festones y ojales, recorte la misma cantidad de ambos lados de la tela para equilibrar el borde en la parte inferior de la persiana.

E. Montaje de la rueda con cable

Coloque la rueda con cable en el extremo deseado del tubo y el émbolo del pasador en el otro extremo.

Coloque la rueda con cable en el soporte.

F. Montaje en los soportes

Ahora coloque el extremo del émbolo del pasador en el soporte del émbolo del pasador.

G. Dispositivo de seguridad

Este producto incluye un dispositivo tensor que debe instalarse para evitar cualquier posible riesgo de estrangulamiento para los niños.

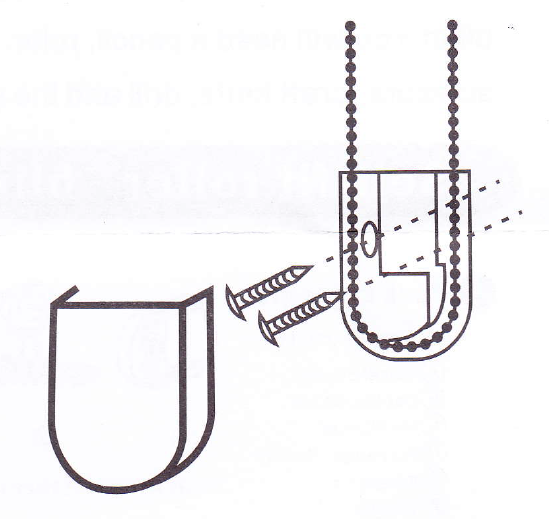

Coloque la cadena de bolas en el dispositivo tensor y fíjela con los tornillos provistos a la pared o al arquitrabe a una altura donde la cadena esté tensa pero pueda pasar fácilmente.

Coloque la cubierta del dispositivo tensor en la ranura (Fig. 4).
